Care sunt principiul de lucru, caracteristicile, structura și considerațiile de proiectare ale unui clarificator lamelă?











1️⃣ Utilizează principiul fluxului laminar.
Fluxul dintre plăcile sau tuburile înclinate are o rază hidraulică foarte mică, ceea ce duce la un număr scăzut de Reynolds, în general în jurul valorii de 200. Acest lucru menține fluxul într -o stare laminară, care este foarte favorabil pentru sedimentare. Numărul Froude în interiorul tuburilor înclinate este de aproximativ 1 × 10⁻³ până la 1 × 10⁻⁴, ceea ce indică condiții de curgere stabile.



2️⃣ Crește zona de decontare eficientă, îmbunătățind astfel eficiența sedimentării.
Cu toate acestea, datorită factorilor precum aranjarea specifică a plăcilor înclinate, influența fluxurilor de intrare și ieșire și condițiile de curgere din tuburi sau plăci, capacitatea reală de tratament nu poate atinge maximul teoretic. Raportul dintre eficiența reală a sedimentării și eficiența teoretică se numește coeficient eficient.



3️⃣ Acesta scurtează distanța de așezare a particulelor, reducând foarte mult timpul de decontare.



4️⃣ Particulele de floc se pot ciocni și re -{- agregate în interiorul coloniștilor de tub înclinat,Promovarea creșterii suplimentare a particulelor și îmbunătățirea eficienței sedimentării.

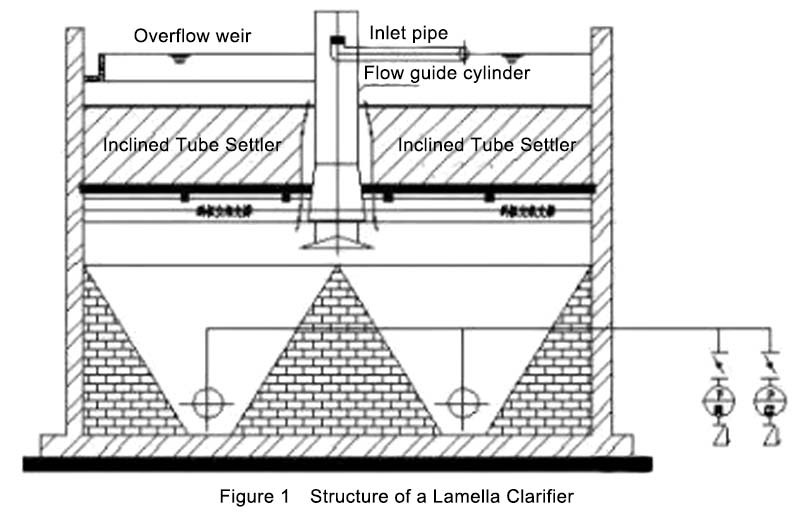

Structura unui clarificator de lamelă este similară cu cea a unui clarificator convențional. Este format din patru părți principale: o intrare, o zonă de decontare, o priză și o zonă de colectare a nămolurilor. Diferența este că zona de decontare este echipată cu mai mulți coloniști cu tuburi înclinate. Figura 1 prezintă o structură tipică a unui clarificator lamelă.



Într -un clarificator de lamelă, în funcție de direcția în care apa curge prin plăcile înclinate, există trei tipuri de flux: fluxul în sus, fluxul în jos și fluxul orizontal, așa cum se arată în figura 2. Când apa curge în sus prin coloniștii de tub înclinați și nămolul se așează în jos în direcția opusă, acesta este numit în sus (cunoscută și sub denumirea de contor - Fluxul curent). În clarificatorii fluxului în jos, apa curge în jos prin tuburile sau plăcile înclinate împreună cu particulele de așezare.





Când direcția de curgere a apei și a particulelor este aceeași, se numește flux în jos (cunoscut și sub denumirea de flux curent CO -). Când apa curge orizontal prin clarificator, se numește flux orizontal (cunoscut și sub denumirea de flux Cross -), care se aplică numai plăcilor înclinate.







1. Zona de intrare
Apa intră în clarificator pe orizontală. Zona de intrare include, de obicei, pereți perforați, pereți cu fante sau tuburi înclinate cu flux în jos, care ajută la distribuirea fluxului uniform pe lățimea rezervorului - similar cu cerințele de proiectare pentru un clarificator convențional de flux orizontal.
Pentru a asigura distribuția chiar a debitului prin coloniștii cu tuburi înclinate în sus, este necesar să se mențină o anumită înălțime pentru zona de distribuție a debitului de sub tuburi. Viteza fluxului de intrare la secțiunea Cruce - nu trebuie să depășească0.02–0.05 m/s.



---

2. Unghiul de înclinare a coloniștilor cu tuburi înclinate
Unghiul dintre tuburile înclinate (sau plăcile) și planul orizontal se numește unghiul de înclinare ( ) Un unghi de înclinație mai mic are ca rezultat o viteză de așezare a particulelor mai mici (u₀) și astfel o performanță de soluționare mai bună.
Cu toate acestea, pentru a se asigura că nămolul poate aluneca automat și poate fi descărcat lin, nu ar trebui să fie prea mic. Pentru clarificatoare de flux ascendent, unghiul de înclinare este în generalNu mai puțin de 55 de grade –60 grad.
Pentru clarificatorii de flux descendenți, deoarece descărcarea nămolului este mai ușoară, unghiul este de obiceiNu mai puțin de 30 de grade –40 grad.



---

3. Forma și materialul coloniștilor cu tuburi înclinate
Pentru a folosi pe deplin volumul limitat al clarificatorului, coloniștii cu tuburi înclinate sunt proiectate cu forme de secțiune compacte -, cum ar fi forme pătrate, dreptunghiulare, hexagonale sau ondulate.
Pentru o instalare mai ușoară, mai multe sau chiar sute de tuburi sunt grupate într -un singur modul și sunt instalate mai multe module în zona de decontare.
Materialele trebuie să fie ușoare, puternice, non - toxice și economice. Materialele obișnuite includ hârtie de fagure și foi subțiri de plastic. Tuburile de fagure sunt adesea confecționate din hârtie impregnată vindecată cu rășină fenolică, formate în general în hexagoane obișnuite cu un diametru de cerc înscris25 mm. Foile de plastic sunt de obiceiPVC rigid de 0,4 mm grosime, format prin apăsarea căldurii.



---

4. lungimea și distanțarea coloniștilor cu tuburi înclinate
Cu cât tuburile sunt mai lungi, cu atât eficiența de decontare este mai mare. Cu toate acestea, tuburile excesiv de lungi sunt dificil de fabricat și instalat, iar lungimea dincolo de un anumit punct produce randamente diminuate.
Dacă tuburile sunt prea scurte, proporția din zona de tranziție (unde fluxul se schimbă de la turbulent la laminar) crește, reducând lungimea efectivă de așezare. Lungimea zonei de tranziție este, în general, în general100–200 mm.

Pe baza experienței:

Lungimea plăcilor înclinate cu flux în sus este de obicei0.8–1.0 m, și nu ar trebui să fie mai puțin de0.5 m.

Pentru fluxul descendent, lungimea este cam2.5 m.

La o cruce constantă - viteza secțională, distanțarea mai mică sau diametrul tubului crește viteza de curgere internă și rata de încărcare a suprafeței, permițând un volum de clarificator mai mic. Cu toate acestea, distanțarea sau diametrele foarte mici cresc dificultatea de fabricație și riscul de blocare.
În practica de tratare a apei:

Distanțarea sau diametrul tubului pentru clarificatoarele de flux ascendent este aproximativ50–150 mm.

Pentru clarificatorii de flux descendenți, distanța plăcilor este aproximativ35 mm.



---

5. Zona de ieșire
Pentru a asigura chiar fluxul de efluenți de la coloniștii de tuburi înclinați, aranjarea sistemului de colectare a efluenților este esențială. Sistemul de colectare este format din colecționari laterali și canale principale.
Colecționarii laterali pot fi perforați jgheaburi, v - Notch, pâlcuri subțiri sau conducte perforate.
Înălțimea de la priza de tub înclinată până la găurile de colectare (adică înălțimea zonei de apă limpede) se referă la distanțarea colectoarelor laterale și ar trebui să îndeplinească următoarele:
h mai mare sau egal cu √3/2 × l, unde:

h= Înălțimea zonei de apă limpede (m)

L= distanțare între colecționari laterali (m)

De obicei,Leste1.2–1.8 m, Decihar trebui să fie despre1.0–1.5 m.



---

6. Viteza de decontare (u₀) de particule
Viteza apei din interiorul tuburilor înclinate este în general similară cu viteza de curgere orizontală a clarificatorilor convenționali, despre10–20 mm/s.
Când se folosește coagularea, viteza de așezare a particuleloru₀este despre0,3–0,6 mm/s.







Câteva date ale contorului - curent și co - Tuburi înclinate curente/placă de coloană



Parametru	Contor - curent (flux ascendent)	Co - curent (flux descendent)
Unghiul de înclinare a plăcilor/tuburilor	55 de grade - 60 grade	30 grade - 40 grade
Lungimea plăcii	0.8 – 1.0 m	Aproximativ 2,5 m
Distanță de farfurie/tub	50 - 150 mm	Aproximativ 35 mm
Viteza fluxului de intrare	Mai puțin sau egal cu 0,02 - 0,05 m/s	Similar sau ușor mai mare
Lungimea tranziției (intrarea tubului)	100 - 200 mm	Similar
Reynolds Număr de flux	În jur de 200 (fluxul laminar)	Posibil ușor mai mare
Viteză de așezare a particulelor (u₀)	0,3 - 0,6 mm/s (cu coagulare)	Similar sau ușor mai mare



Considerații de proiectare pentru contor - curent (flux ascendent) Clarifier lamela:



Turbiditatea apei brute trebuie menținută sub 1000 NTU (unități de turbiditate nefelometrică) pe termen lung.

Rata de încărcare a suprafeței în zona de așezare a tubului înclinat poate fi setată între9,0 până la 11,0 m³/(H · m²).

Diametrul tubului trebuie să fie25 până la 35 mm, cu o lungime a tubului1 m.

Unghiul de înclinare al tuburilor ar trebui să fie60 grade.

Zona limpede de protecție a apei deasupra tuburilor înclinate trebuie să fie mai mică de1.5 m



Considerații de proiectare pentru CO - curent (flux descendent) Clarifier lamelă:



Potrivit pentru apă brută cu turbiditate în mod constant mai jos200 NTU.

Rata de încărcare a suprafeței în zona de așezare a plăcilor înclinate ar trebui să fie determinată pe baza condițiilor de apă brută și a experienței operaționale sau a datelor de testare din stații similare de tratare a apei; În general, variază de la30 până la 40 m³/(h · m²).

Distanța plăcilor ar trebui să fie35 mm.

Lungimea plăcii în zona de decontare ar trebui să fie2,0 până la 2,5 m, cu lungimea plăcii în zona de descărcare a nămolului nu mai puțin de0.5 m.

Unghiul de înclinare a plăcilor în zona de decontare este40 de grade, iar în zona de descărcare a nămolului este60 grade.







Clarifierul lamelă este în prezent un proces de tratament fizico -chimic utilizat pe scară largă pentru apele uzate. Echipa noastră tehnică Henaneco a analizat problemele practice întâlnite în domeniu -, cum ar fi distribuția fluxului inegal la intrarea clarificării, înfundarea buncărui nămol și flotarea flocurilor - care duc la deteriorarea calității efluenților. Pe baza acestor analize, am dezvoltat soluții corespunzătoare pentru a rezolva aceste probleme.



1, Factori care afectează performanța unui clarificator lamelă:



Secțiunea centrală a coloniștilor cu tub înclinat menține fluxul laminar, în timp ce secțiunile de intrare și ieșire sunt afectate de flux și ieșire, provocând unele tulburări de flux.



Fluxul de apă din interiorul coloniului de tub înclinat este relativ stabil, ceea ce ajută la îmbunătățirea eficienței sedimentării.



Deoarece distanța de stabilire și timpul de decontare sunt foarte scurte, trebuie să apară coagularea și flocularea adecvate înainte ca apa să intre în clarificator.

Fluxul stratificat al apei turbide are cel mai puțin impact asupra clarificatorilor de debit ascendent; Astfel, proiectele de flux ascendente sunt potrivite pentru apă cu turbiditate ridicată, în timp ce proiectele de flux descendente sunt mai bune pentru apa de turbiditate foarte scăzută.



2, Turbiditatea excesivă a efluenților



Analiza cauzei:



Distribuția neuniformă a fluxului la intrarea clarificului provoacă o turbulență severă sau o viteză mare de intrare în apropierea intrării. Acest lucru duce la viteze de flux ridicate la nivel local, care poate resuspend nămolul stabilit anterior pe tuburile înclinate.



Scurt localizat - Circuiting ("Scurt flux") perturbă stabilitatea flăcării, ceea ce face ca flăcările formate anterior să se despartă în particule mai mici.



Pentru a obține o distribuție uniformă a fluxului, deschiderile perforate de deflectoare (perete de flori) în clarificatorul lamelă sunt relativ mici. Acest lucru duce adesea la viteze mai mari de curgere prin deschideri în comparație cu clarificatorii orizontali convenționali, provocând ruperea secundară a flocurilor formate și resuspensia nămolului așezat în partea de jos a găurilor de distribuție, crescând astfel turbiditatea în efluent.



Soluții:

Instalați plăcile înclinate la un unghi de 60 de grade la orizontală și adăugați un rând de plăci de aripi sub fiecare placă înclinată, de asemenea, la un unghi de 60 de grade. Plăcile de aripi adăugate reduc semnificativ numărul Reynolds al fluxului, sporind forțele vâscoase în timpul mișcării apei, ceea ce favorizează sedimentarea.



În plus, calea de așezare a particulelor este scurtată, beneficiind depunerea de particule mai densă.



Asigurați distribuția uniformă a debitului prin utilizarea defecțiunilor perforate pentru distribuția apei. Viteza de curgere orizontală la intrarea zonei de distribuție trebuie controlată între0,010 și 0,018 m/s.



Adăugați o secțiune de rectificare a fluxului orizontal înainte de zona de așezare, astfel încât apa să nu curgă direct de la placa de ieșire în coloana de tub înclinată. Această secțiune de flux orizontal (aproximativ o treime - din lungimea totală a clarificatorului) îmbunătățește rezistența la impact, reduce viteza de curgere orizontală și servește ca îndreptare a fluxului. De asemenea, scade viteza de curgere ascendentă în tuburile înclinate, îmbunătățind eficiența sedimentarii și creșterea toleranței la încărcările de șoc. În plus, instalați ghidul fluxului defectă între secțiunile de tuburi orizontale și înclinate pentru a crește viteza ascendentă în interiorul tuburilor înclinate și pentru a spori în continuare eficiența de decontare.



3, nămolul de nămol înfundat și descărcarea slabă a nămolului în clarificator



Analiza cauzei:



Îndepărtarea mecanică a nămolului în clarificatorul lamelă poate crea cu ușurință zone moarte la marginile și capetele clarificatorului în care se acumulează nămolul, ceea ce duce la acumularea excesivă a nămolului în aceste zone.



Proiectarea conductelor de descărcare a nămolului este adesea inadecvată sau necorespunzătoare, ceea ce contribuie în continuare la îndepărtarea slabă a nămolului.



Soluții:



Modificați designul rezervorului pentru a reduce zonele moarte de racletul de nămol. Folosiți o buncără de nămol mare cu drenaj gravitațional în loc de răzuire mecanică. Acest lucru reduce tulburările de flux locale și este mai puțin predispus la înfundare. Panta de buncăr mai mare îmbunătățește alunecarea nămolului, asigurând o descărcare mai completă a nămolului.



Utilizați un mecanism de răzuire pentru îndepărtarea nămolului și creșteți numărul de canale de descărcare a nămolului pe fundul rezervorului pentru a îmbunătăți eficiența de îndepărtare a nămolurilor.
